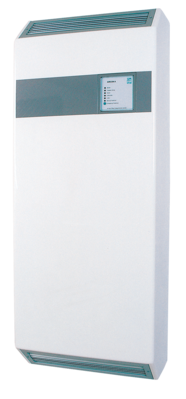

Kompaktgerät zur Luftaufbereitung
Rekuperatorgerät für Außenwandmontage
Auf einen Blick
Beschreibung
Technische Daten
Konfiguration
Planungs- & Montagehinweise
- Gehäuse in optisch ansprechendem Design
- Kompakte Bauweise
- Keine Luftkanalmontage erforderlich
- Lufterneuerung durch Frischluft
- Wärmerückgewinnung durch Wärmerohrwärmetauscher (Heat-Pipe)
- Integrierter PWW-Lufterhitzer (Heizregister) mit Leistungsreserve zur teilweisen Deckung des Heizwärmebedarfs
- Integriertes Regelventil für Lufterhitzer (Heizregister)
- Stetig geregelte Zulufttemperatur
- Einfache Montage mittels Wandhalterung
- Sevicefreundlich
Geräteausstattung
Gehäuse
Grundrahmen aus pulverbeschichtetem Aluminium. Abdeckhaube aus Kunststoff GFK, weiß, in optisch ansprechendem Design. Integrierte Aluminiumgitter für Zu- und Abluft mit verstellbaren Luftlenklamellen.
Zuluft-/Abluftventilator
Doppelseitig saugende Radialventilatoren, Direktantrieb mittels Asynchrommotor.
Umluft-/Außenluftklappe
Zwei gegenläufig öffnende Klappenblätter
Lufterhitzer
Wärmetauscher für Warmwasserbetrieb.
Abluftfilter
Filtermatte aus hochwertigem Filtervlies.
Energierückgewinnung
Wärmerohrwärmetauscher (Heat-Pipe) zur Energieübertragung aus der Fortluft an die Außenluft.
Schalt- und Regeleinrichtung
mit allen Baugruppen für sämtliche Regelungs- und Überwachungsaufgaben-
Bestehend aus:
- Schalteinheit, fertig verdrahtet, mit allen erforderlichen Bauteilen
- Raum-Hygro-/Thermostat
- Außentemperatur-Fühler
- Zulufttemperatur-Fühler
- Frostschutzthermostat
- Drehzahlsteller
- Steuerung AIRCON A
Funktionen:
- Feuchteregelung
- Raumtemperaturregelung
- Freigabe „Lüften” (freie Kühlung mittels Außenluft)
- Zulufttemperaturregelung, stetig
- Kesseltemperaturanhebung
- Frostschutzüberwachung
| Baugröße | |
|---|---|
| Nenn-Volumenstrom m3/h | 650 |
| Entfeuchtungsleistung (bei 30 °C / 60 % rF) Ltr./h | 5,4 |
| Entfeuchtungsleistung nach VDI 2089 Ltr./h | 4,0 |
| für Wasseroberfläche bis 1) m2 | 32 |
| Temperatur-Arbeitsbereich °C | 22 - 35 |
| Gesamt-Aufnahmeleistung KW | 0,43 |
| Spannung V | 230 |
| Typ | AWR |
1) genaue Berechnung nach VDI 2089 erforderlich
Alternativausstattung
- Elektro-Heizregister
Zubehör
Set Wanddurchführung
bestehend aus:
- Wandhalterung zur vereinfachten Montage des Gerätes an der Außenwand
- Wanddurchführung (2 Stück) aus verzinktem Stahlblech, innen isoliert
- Kombiniertes Wetterschutzgitter für Fort-/Außenluft aus Aluminium pulverbeschichtet mit Außenluftfilter
Allgemeine Planungshinweise
- Bestimmung der Verdunstungsmenge (gem. VDI 2089)
- Platzbedarf bestimmen und entsprechenden Aufstellungsort festlegen
- Elektro-Zuleitung zum Gerät vorsehen
- Elektro-Kabel vom Gerät zum Außentemperaturfühler vorsehen
- Elektro-Kabel vom Gerät zum Raum-Hygro- / Thermostat vorsehen
- Rohrleitung Heizungsanschluss (Vor- und Rücklauf) zum Gerät vorsehen
- Kondensatleitung vom Gerät zum Abwasserkanal vorsehen
- Lage der Kernbohrungen (Außen- und Fortluft) festlegen
