Zubehör: ILK

ISO Lüftungskanäle & Formteile

Auf einen Blick

Beschreibung

Technische Daten

Konfiguration

  • Umweltfreundliche Hydrotec-Platte
  • Wärme- u. Schallgedämmte Luftkanäle
  • Dampfdiffusionsdicht
  • Leicht zu montieren
  • Patentiertes Verbindungsprofil
  • Verbindung auch ohne Profil durch Verklebung möglich
  • Umfangreiches Montagezubehör
  • Umfangreiches Zubehör zur Selbstherstellung

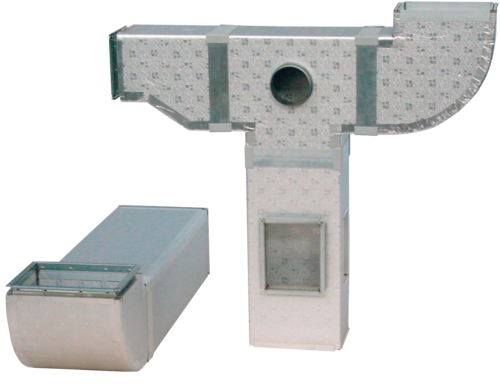

ISO-Lüftungskanäle und Formstücke in rechteckigem Querschnitt aus FCKW-freiem PUR-Hartschaum 20 mm, beidseitig mit geprägtem Aluminium beschichtet, dampfdiffusionsdicht. Kanalverbindung mittels patentiertem Verbindungsprofil durch Einschieben einer H-förmigen Bajonettschiene. Abdeckung der sichtbaren Ecköffnungen durch Kunststoffkappen.

Technische Daten
Plattenstärke mm 20
Wärmeleitfähigkeit W/mK 0,022
Dichte kg/m³ 48
Plattenmaß mm 3000 x 1200
Typ ILK

Ausführungsvarianten

A     Fertiger ISO-Kanal mit Flanschsystem
B     Fertiger ISO-Kanal ohne Flanschsystem
C     Vorkonfektionierter ISO-Kanal  (Faltschachtelsystem)
D     Selbstbaukit  (mit Plattenmaterial, Zubehör und Werkzeugsatz)



Gerader Kanal

  • ISO-Luftkanal als GERADER KANAL m. Flansch
  • ISO-Luftkanal als GERADER KANAL o. Flansch
  • ISO-Luftkanal als GERADER KANAL Zuschnitt

Formteile

  • ISO-Luftkanal als FORMSTÜCK mit Flansch
  • ISO-Luftkanal als FORMSTÜCK ohne Flansch
  • ISO-Luftkanal als FORMSTÜCK nur Zuschnitt

Zulagen

  • Ausschnitt in Luftkanal hergestellten
  • Montage Anbauteil an Luftkanal

Zubehör (Kanaleinbau)

  • Kanalverstrebung innen, fertig montiert
  • Kreuzverbinder für
  • Drosselklappe mit Feststellvorrichtung,
  • Maschendrahtgitter, fertig an Luftkanal montiert

Plattenmaterial (3000x1200 mm)

  • 1-9 Einzelplatten a. 3,6 m²
  • 1-4 Pakete a. 36 m²
  • 5-9 Pakete a. 36 m²
  • 10 Pakete a. 36 m²

Zubehör (Flanschsystem lose)

  • Flanschprofil 21FN02 aus Kunststoff
  • Verstärkungswinkel 21SQ01 verz.
  • Abdeckwinkel 21FN05 aus Kunststoff
  • Flanschprofil 21FN03 aus Aluminium
  • Sessel f. Anschlussprofil 21PR12 aus Kunststoff
  • U-Profil 21PR11 aus Kunststoff
  • Schnellkleber 21CL07

Zubehör (Kanalverstärkung lose)

  • Verstärkungsprofil 21RF02 aus Aluminium
  • Profilscheibe 21RF01 aus Aluminium
  • Selbstschn. Schraube 21RF003

Zubehör (Montage)

  • Kleber "PAINT" 21CL01
  • Luftkanal-Dichtstoff 21SL01
  • Aluminium-Klebeband 21NS02 75 mm
  • Montagewinkel 21SS01, selbstklebend
  • H-Bajonett-Profil 21FN04 aus Kunststoff

Zubehör (Werkzeug)

  • Hand-Schneidhobel
  • Messerpatronen 22PD23
  • Messerpatronen 22PD46
  • Hand-Schneidhobel 22PL03
  • Hand-Schneidhobel 22PL01
  • Hand-Schneidhobel 22PL02
  • Ersatzklingen 22PL04, 20mm
  • Streichmaß 22SG01
  • Andrückspachtel 22SL02
  • Spachtel, weich 22SL01
  • Werkzeugkoffer mit kompl. Werkzeugsatz
