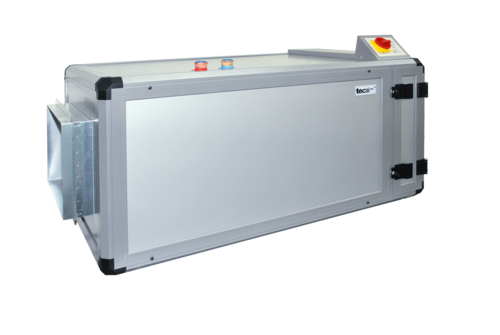

Basic-Line: EWP

Wärmepumpengerät zur Luftentfeuchtung

Kanalgerät zur Aufstellung im Technikraum

Auf einen Blick

Beschreibung

Technische Daten

Konfiguration

Planungs- & Montagehinweise

  • Kanalgerät zu Aufstellung im Technikraum – Keine störenden Geräte in der Schwimmhalle
  • 2 Baugrößen
  • Verschiedene Luftführungsvarianten – dadurch einfache Kanalführung
  • Gutes Hallenklima durch stetige Außenluftbeimischung (Zubehör)
  • Abgestimmtes Luftführungssystem
  • Wärmerückgewinnung mittels Wärmepumpenprinzip
  • Energiesparender EC-Gleichstrommotor
  • Schaltkasten, fertig verdrahtet, mit allen erforderlichen Lastteilen, Reihenklemmen, Sicherungen, etc.
  • Raum-Hygrostat
  • Steuerung WPCON B
    Analoge Steuerung mit den Funktionen
    Entfeuchten
    Abtauautomatik
    Heizen (Zubehör)
    Lüften (Zubehör)

Geräteausstattung

Ventilator, Wärmepumpeneinheit zur Energierückgewinnung (mit Verdichter, Verdampfer, Verflüssiger, Filtertrockner, Sicherheitskältemittel R407C), Kondensat-Auffangwanne, Luftfilter, höhenverstellbare Füße, Schalteinheit mit Regelung

Gehäuse
Stabile, korrosionsbeständige Profilrahmenkonstruktion aus Aluminium-Hohlkammerprofilen, pulverbeschichtet. Die Profile sind mittels eingearbeiteter Kunststoffstege thermisch entkoppelt, so dass der Wärmeübergang zwischen den Gerätekammern und der Umgebung minimiert wird. Verkleidungspaneele mit hochisolierendem Hydrotec-Schaumkern.
Zuluftventilator
mit energiesparenden, stufenlosen EC-Gleichstrommotoren.
Abluftfilter
Einschubrahmen mit Z-Line-Filter. Filterzelle mit plissiertem Filtermedium, voll veraschbar und metallfrei.
Wärmepumpeneinheit
Wärmepumpeneinheit mit vollhermetischem Rollkolben-/Scroll-Verdichter, Verdampfer epoxidharzbeschichtetem Kondensator; Bypassklappe, Kondensatwanne mit Ablauf
Schalteinheit und Regelung
im Gerät integriert mit allen Baugruppen für sämtliche Regelungs- und Überwachungsaufgaben.
Raum-Hygrostat
Steuerung EWPCON B
Mikroprozessor-Steuerung mit den Funktionen:

  • Entfeuchten
  • Abtauautomatik
  • Heizen (Zubehör)
  • Lüften (Zubehör)
Baugröße 25 50
Nennluftleistung m3/h 600 1200
Entfeuchtungsleistung 1) kg/h 2,7 5,1
Entfeuchtungsleistung 1)
bei 20 % Außenluftanteil (L +26 °C / 43 % r. F.) kg/h
3,1 5,9
Wasserfläche max. 2) ohne / mit Außenluftanteil  bis 32 / 36 30 – 50 / 60
Temperatur-Einsatzgrenze °C +15 °C bis 32 °C
Aufnahmeleistung KW 1,2 2,1
Spannung V 230 400
Typ EWP-25 EWP-50
1) Raumtemperatur/-feuchte + 30 °C / 60 % r. F.
2) genaue Berechnung nach VDI 2089 erforderlich

Gerät

2 Baugrößen
4 Ausführungsvarianten



Alternativausstattung

  • Anschlussstutzen für Übergang auf ISO-Kanal
  • Anschlussstutzen (Sondermaß)
  • Anschlussstutzen für Übergang auf Rundkanal

Zusatzausstattung

  • Set PWW-Heizregister EWP

Zubehör

  • Set Außenluft
  • Set Fortluft
  • Motorabsperrklappe (Außenluft / Fortluft)
  • Ersatzfilter

Allgemeine Planungshinweise

  • Bestimmung der Baugröße (gem. VDI 2089)
  • Platzbedarf bestimmen und entsprechenden Aufstellungsort festlegen
  • Größe der Einbringöffnung überprüfen
  • Elektro-Zuleitung zum Gerät vorsehen
  • Elektro-Kabel vom Gerät zum Raum-Hygrostat vorsehen
  • Kondensatleitung vom Gerät zum Abwasserkanal vorsehen
  • Anzahl, Länge, Typ und Lage der Zuluft-Bodenschlitzschienen festlegen
  • Leitungsführung und Dimension für Zuluftkanal festlegen
  • Anzahl, Größe und Lage der Abluftgitter festlegen
  • Leitungsführung und Dimension für Abluftkanal festlegen

Allgemeine Planungshinweise Zubehör

  • Lage und Größe der Außenluft- bzw. Fortluftöffnung festlegen
  • Leitungsführung und Dimension für Außenluft- bzw. Fortluftkanal festlegen (Filterbox im Außenluftkanal vorsehen!)
  • Elektrozuleitung zum Fortluftventilator vorsehen
  • Elektrozuleitung zum Raum-Hygro-/Thermostat vorsehen
  • Rohrleitung Heizungsanschluss (Vor- und Rücklauf) zum Gerät vorsehen
  • Elektrozuleitung zur Zubringerpumpe vorsehen
